Как выбрать программатор SFPTotal: сравнение моделей

Какой программатор SFPTotal выбрать для SFP, QSFP или OSFP? Начните с форм-факторов ваших модулей и нужных операций: чтения EEPROM и DDM, изменения идентификационных данных, работы с защищённой памятью или выполнения скриптов. SFPTotal Whistle, Mini, Plus New, Plus X, Evolution и OSFP Board работают с SFPTotal Wizard, но отличаются портами и возможностями управления трансивером.

Обозначения 25G, 100G, 400G и 800G в описаниях относятся к классам подключаемых трансиверов. Они не означают скорость записи памяти или возможность измерять сетевой трафик. Программатор работает с интерфейсом управления модулем; проверку реального линка выполняют в сетевом оборудовании.

Сравнение программаторов SFPTotal

Цены ниже сверены с карточками на 24 октября 2026 года. Перед заказом проверьте актуальную цену, ревизию, комплектацию и совместимость конкретного модуля по ссылке в названии модели.

Сопоставлены карточки Whistle rev. 1.1+, Mini rev. 1.6+, Plus New rev. 1.3+, Plus X rev. 1.8+, Evolution rev. 1.2+ и OSFP Board rev. 1.0+. У старых плат могут отличаться разъёмы, перемычки и поддерживаемые команды. Совпадение корпуса трансивера с портом само по себе не подтверждает доступ ко всем страницам памяти, снятие защиты или работу любой кабельной сборки.

Как выбрать модель под свою задачу

• Прочитать идентификацию и DDM у обычных SFP/SFP+ в компактном формате: рассмотрите Whistle, если укладываетесь в ограничение по питанию и не нужны сложные последовательности управления. Наличие DDM и доступных параметров зависит от самого модуля.
• Регулярно перепрограммировать SFP/SFP+/SFP28, работать с SFP RJ45 или скриптами: начните с Mini. Для защищённого модуля заранее выясните способ защиты и нужные сигналы; более развитое управление не гарантирует запись любого артикула.
• Обслуживать SFP, XFP, QSFP+ и QSFP28 на одной плате: Plus New закрывает этот набор портов. Если планируется QSFP-DD, сравните его с Plus X до покупки.
• Добавить QSFP-DD, сохранив XFP: выбирайте Plus X после проверки конкретных модулей. Переход на Evolution ради OSFP не сохраняет отдельный XFP-порт.
• Работать только с OSFP или расширить существующее место Mini/Plus: сравните покупку OSFP Board с заменой всей конфигурации. При наличии SFP/QSFP-платы отдельная OSFP Board позволяет сохранить её функции.
• Нужны OSFP, QSFP-DD и DSFP/SFP на одном рабочем месте: рассмотрите Evolution. Если в парке остаются XFP или GBIC, предусмотрите отдельное решение для них.

Whistle или Mini: в чём практическая разница

Whistle удобен для базовых операций с SFP/SFP+ и прямого подключения к USB компьютера. Его обмен построен на программном управлении шиной через FTDI. В задачах, чувствительных к временам обмена и особым последовательностям записи, это создаёт ограничения. В Wizard для Whistle предусмотрен ввод пароля, но наличие этой команды не делает его равноценным Mini при работе со всеми защищёнными трансиверами.

Mini использует собственный контроллер и протокол команд SFPTOTAL, поддерживает скрипты и аппаратные элементы управления портом. Если требуется SFP28, повторяемая процедура записи или управление защитой SFP RJ45, Mini стоит рассматривать первым. Назначение перемычек всегда проверяйте для своей ревизии; описание конкретного способа защиты дано в материале о записи защищённых SFP RJ45.

Plus New или Plus X: нужен ли QSFP-DD

Обе платы объединяют SFP и XFP с QSFP-семейством. Ключевое различие для выбора — порт QSFP у Plus New и QSFP-DD у Plus X. Для парка SFP28, XFP и QSFP28 без планов на QSFP-DD имеет смысл рассмотреть Plus New. Если нужны QSFP-DD, выбирайте Plus X и проверяйте поддерживаемые команды и карту памяти конкретного трансивера.

Маркировка скорости в общем меню сайта не заменяет проверку совместимости. Зафиксируйте производителя, Part Number, аппаратную ревизию и используемую спецификацию управления: например, SFF-8636 или CMIS. Список и назначение документов есть в обзоре MSA, SFF и CMIS. Для AOC и DAC проверяйте форм-фактор и доступные операции каждого конца кабеля, особенно у разветвлённых сборок.

OSFP Board или Evolution: отдельный порт или общая плата

OSFP Board подходит для выделенной работы с OSFP. Evolution объединяет OSFP с QSFP-DD и DSFP/SFP, поэтому удобна для смешанного парка этих форм-факторов. Она не является полной заменой каждой предыдущей платы: отдельного XFP-порта у Evolution нет.

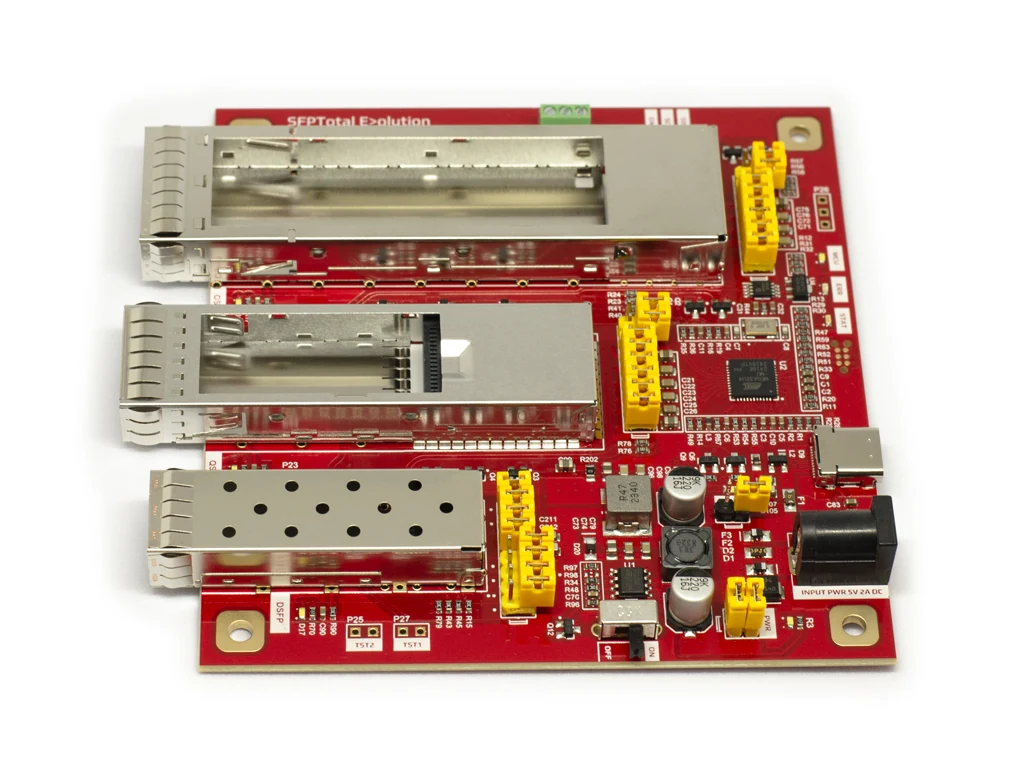

На фото Evolution видны три порта для разных семейств трансиверов. Их наличие помогает выбрать плату по составу парка, но не означает одновременную независимую работу всех портов.

OSFP-IHS и OSFP-RHS требуют подходящей механики порта. По руководствам OSFP Board и Evolution стандартная направляющая IHS содержит ограничители для RHS. Для RHS предусмотрена установка соответствующей направляющей; подключение без неё не рекомендуется. До заказа уточните исполнение вашего модуля и наличие нужной направляющей в поставке. Порядок работы приведён в инструкциях, ссылки — ниже.

Для мощных OSFP необходимо внешнее питание. USB-порта компьютера может быть недостаточно. Источник, напряжение, полярность и подключение подбирайте по руководству конкретной платы; наличие USB-C не подтверждает достаточную мощность питания модуля.

Чем заменить архивный SFPTotal Plus

SFPTotal Plus снят с производства. Его прежняя карточка с описанием и инструкциями сохранена. Для задач SFP, XFP и QSFP+/QSFP28 ближайший вариант для сравнения — Plus New. Если требуется QSFP-DD при сохранении XFP, рассмотрите Plus X; для OSFP и смешанного парка — OSFP Board либо Evolution с учётом их портов.

Отдельно проверьте GBIC: у архивной Plus этот порт был, у Plus New его нет. Нельзя считать Plus New полной заменой для всех прежних задач. Если нужен GBIC, сохраните существующее рабочее устройство и согласуйте поддерживаемую конфигурацию до покупки нового.

Что проверить перед заказом и первой записью

1. Составьте перечень модулей: форм-фактор, производитель, Part Number, ревизия, энергопотребление, для кабелей — тип каждого конца.
2. Укажите операции: чтение EEPROM, DDM, запись, работа с паролем/WP, скрипт или настройка параметров. Возможности зависят от модуля, платы и версии ПО; универсального снятия защиты нет.
3. Сверьте ревизию платы, разъёмы, питание и направляющие с её руководством. Если нужен результат для конкретного артикула, передайте этот список для проверки совместимости.
4. Проверьте подключение, драйвер и состояние активации по инструкции вашей модели. Установите актуальную версию SFPTotal Wizard; одинаковое ПО не делает аппаратные функции разных плат одинаковыми.
5. До изменений прочитайте память и сохраните резервную копию доступных областей. При подборе кода используйте условия доступа и рекомендации базы прошивок, сверяйте физические параметры трансивера. После записи выполните повторное чтение, проверку контрольных сумм и проверку в целевом сетевом оборудовании.

Структура данных и границы доступных областей разобраны в справке о памяти EEPROM. Изменение идентификации не меняет лазер, электрический интерфейс или предельную скорость модуля; успешная запись сама по себе не подтверждает совместимость с коммутатором.
