Программатор SFPTotal Plus ^NEW

Описание устройства

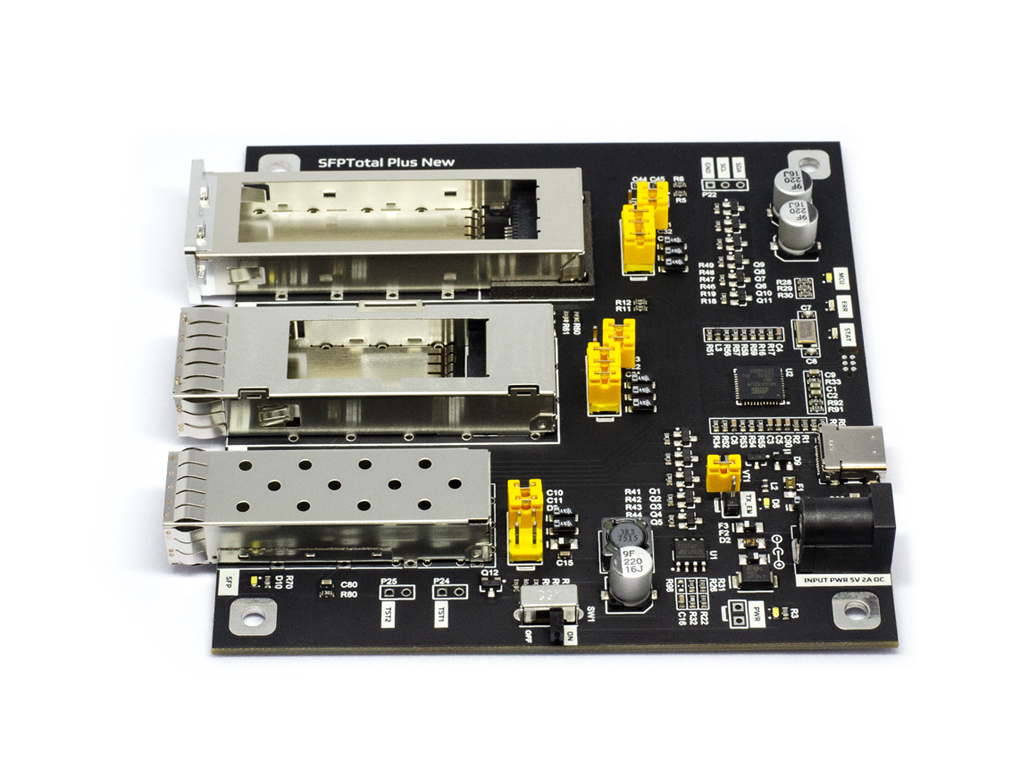

Программатор SFPTotal Plus New позволяет перепрограммировать 1.25G SFP, 10G SFP+, 10G XFP, 25G SFP28, 40G QSFP+ и 100G QSFP28, в том числе SFP RJ45 трансиверы и AOC/DAC кабели.

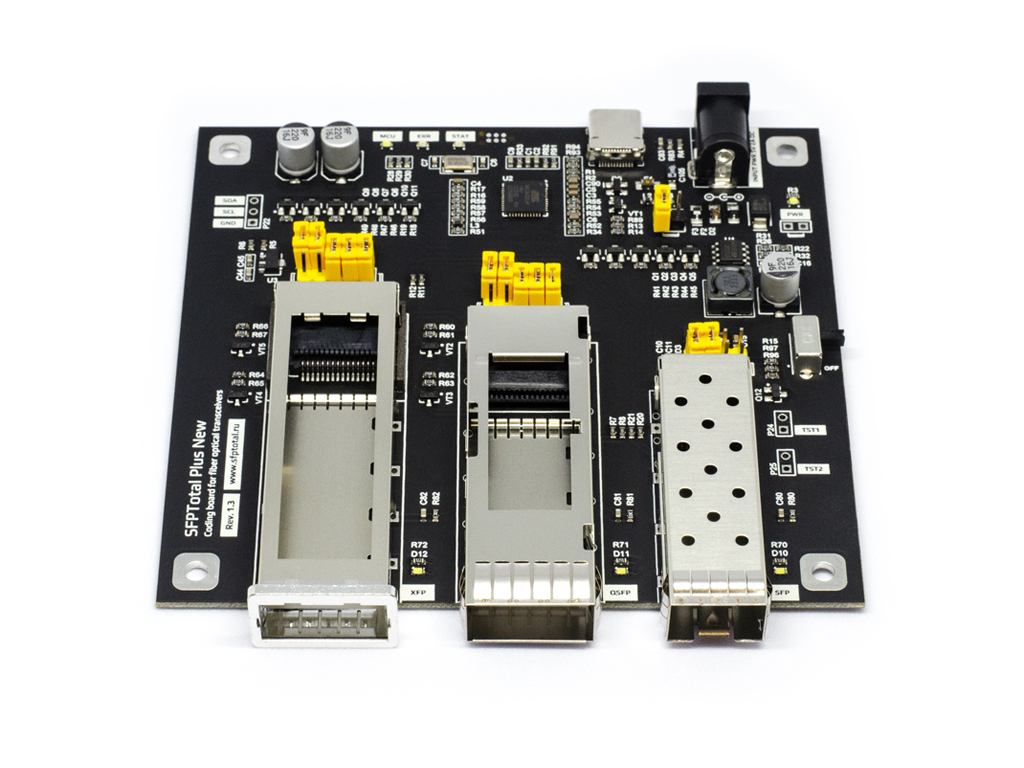

Аппаратная платформа устройства основана на базе программатора SFPTotal Mini с поддержкой дополнительных портов трансиверов и расширенным функционалом встроенного программного обеспечения. Для поддержки XFP и QSFP трансиверов включены дополнительные цепи управления питанием, а так же элементы управления линиями ввода/вывода.

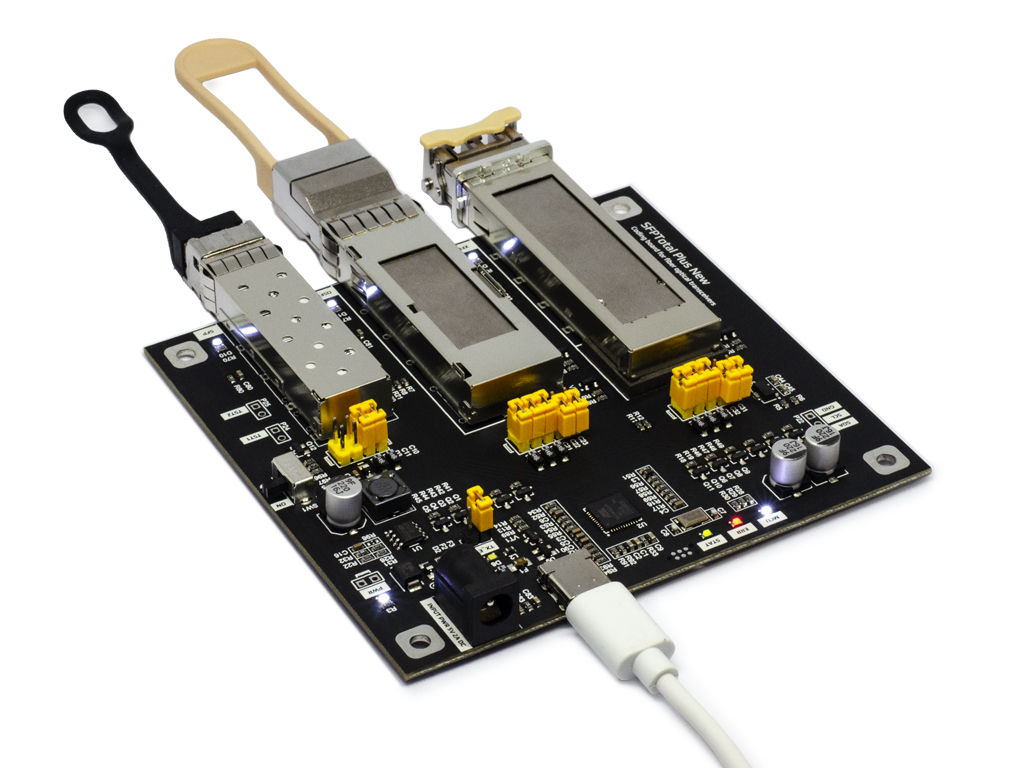

Программатор SFPTotal Plus New подключается к компьютеру с помощью кабеля через порт интерфейса USB типа C, через который осуществляется управление и питание устройства. Для обеспечения стабильной работы трансиверов высокой мощности присутствует порт для подключения внешнего источника питания 5V DC.

¹ В отличие от программатора SFPTotal Plus, новая ревизия Plus New не содержит порт для подключения трансиверов форм-фактора GBIC в связи с устареванием стандарта и окончанием производства комплектующих.

Преимущества

В сравнении с альтернативными продуктами программатор SFPTotal Plus New обладает следующими преимуществами:

• Позволяет работать с модулями различных форм факторов на одном устройстве
• Не привязан к модулям одного производителя
• Позволяет получить доступ ко всем адресным пространствам трансивера
• Позволяет перепрошить модули с нестандартной логикой программирования
• Поддерживает аппаратный поиск паролей
• Дружелюбный интерфейс программного обеспечения
• Доступ к диагностической информации трансивера в режиме реального времени
• Бесплатная техническая поддержка от команды SFPTotal.

Применение

Программатор SFPTotal Plus New применяется для решения следующих задач:

• Перепрошивка оптических и медных трансиверов
• Программирование активных оптических и твинаксиальных кабельных сборок
• Обеспечение совместимости модулей с сетевым оборудованием различных производителей
• Перепрограммирование памяти защищенных от записи трансиверов
• Изменение настроек контроллеров PHY
• Доступ к диагностическому интерфейсу DDM/DOM
• Настройка канала и длины волны для SFP DWDM tunable трансиверов

Быстрый старт

Программатор подключается к компьютеру через USB порт c помощью кабеля USB типа C, который поставляется в комплекте. При первом подключении операционная система обнаружит новое устройство. Перед началом работы с программатором необходимо:

1. Установить драйвер устройства
2. Скачать программное обеспечение SFPTotal Wizard

Работа с программатором осуществляется с помощью программы SFPTotal Wizard, которая предоставляет удобный интерфейс для редактирования, чтения и записи прошивки в память трансивера. Для начала работы с программой не требуется предварительная настройка. Программа SFPTotal Wizard автоматически определит программатор, подключенный к ПК.

После установки драйвера на некоторых версиях ОС Windows требуется обязательная перезагрузка системы для корректной работы драйвера виртуального серийного порта.

Программирование трансиверов

Перед началом работы с программатором, пожалуйста, ознакомьтесь с основными положениями Руководства по эксплуатации, прилагаемого в комплекте к устройству. Для исключения ошибок записи кода обратите внимание на раздел <Адресация памяти трансивера>, описывающий устройство памяти трансиверов различных форм факторов.

Программирование трансиверов без защиты от записи

На печатной плате незащищенных от записи трансиверов как правило установлена микросхема памяти EEPROM, запись изменений в которую предоставляется без ограничений со стороны модуля.

В таких трансиверах доступна для чтения только страница A0, а чтение страницы A2 возвращает ошибку. Для записи изменений достаточно загрузить необходимую прошивку в область редактора программы SFPTotal Wizard и выполнить <Запись в память трансивера>. После выполнения операции записи интерфейс программы должен вернуть ответ WRITE OK в случае, если запись завершилась успешно.

Если процедура записи возвращает код ошибки QERR:W30 и при этом страница A2 недоступна для чтения, рекомендуем ознакомиться с рекомендациями по программированию памяти трансиверов с аппаратной защитой от записи.

Программирование трансиверов с защитой от записи

В соответствии со спецификацией MSA SFF-8472 трансиверы с поддержкой функции DDM могут содержать защиту от записи с использованием пароля размером 4 байта, представленного в шестнадцатеричном формате, например: 1122AABB

Такие модули работают под управлением специального микроконтроллера, который эмулирует режим ведомого устройства на шине данных I2C и реализует возможность записи в отдельную микросхему EEPROM, либо во встроенную EEPROM или Flash память. Попытка записи в такой модуль без пароля или с неверным паролем будет возвращать ошибку WRITE FAIL.

Для успешного программирования 1G и 10G трансиверов необходимо выполнить предварительный ввод пароля перед записью изменений в память модуля. Программное обеспечение SFPTotal Wizard поддерживает возможность установки настроек записи и ввода значения пароля для успешного программирования модулей с защитой от записи. Установка настроек записи с паролем доступна в программе через меню <Control - Set a password>.

Вы можете получить полную информацию по известным паролям у Службы поддержки.

Активация устройства

С целью контроля за неправомерным использованием устройств и для обеспечения гарантийной политики, поставка программаторов SFPTotal Plus New осуществляется без активации в режиме с ограничением функциональности. В данном режиме доступна возможность протестировать работоспособность устройства, при этом функция записи в память трансивера будет заблокирована до момента активации устройства.

Для перевода устройства в режим без ограничения функциональности необходимо выполнить его активацию: выпустить ключ активации и ввести его в устройство.

Где найти ключ активации?

Ключ активации является уникальным для каждого программатора и доступен через личный кабинет в разделе Мои устройства после завершения покупки.

Если устройство приобреталось не через официальный сайт, пожалуйста, зарегистрируйтесь и добавьте серийный номер программатора к вашему аккаунту в разделе Мои устройства, чтобы получить соответствующий ключ.

Как ввести ключ активации?

Для активации устройства выполните <Запись в память трансивера> через официальное программное обеспечение, даже если ни один трансивер не подключен в порт. При первой попытке записи в память трансивера устройством будет возвращена ошибка QERR:DEMO и запрошен ключ активации. Введите ключ активации в окно запроса.

После успешной активации устройство вернет обновленный статус ACTIVE c информацией об устройстве в области истории операций. Активация на этом завершена.

SFPTotal Plus (c) 2020
HW: 1.2
SW: 1.3.3
SN: SFPT-P121904301
ACTIVE

Активация устройства осуществляется единоразово. Ключ активации сохраняется в памяти устройства, действует перманентно и не привязывает устройство к конкретному рабочему месту. Повторять активацию при использовании программатора совместно с другими ПК не нужно.

Гарантийные обязательства

Во избежание излишних неудобств мы рекомендуем перед началом эксплуатации устройства внимательно ознакомиться с документацией и разделом о гарантийных обязательствах.

1. Гарантия на программатор составляет 36 месяцев с момента первой продажи. В течение указанного срока гарантируется бесплатная техническая поддержка и бесплатный ремонт изделия, при соблюдении со стороны Покупателя условий эксплуатации.


2. Устройство и программное обеспечение, представленное на официальном сайте, поставляются как есть, на условиях Лицензионного соглашения. Производитель оставляет за собой право вносить в устройство или программное обеспечение любые изменения без уведомления покупателя. Если устройство устарело или более не выпускается, замена его на новое устройство не производится.


3. Настоящая гарантия не распространяется на:
   • периодическое обслуживание, ремонт или замену составных частей и аксессуаров;
   • применение неоригинальных адаптеров или других аксессуаров;
   • любые механические повреждения, в том числе износ печатной платы;
   • дефекты, возникшие в результате любой транспортировки устройства;
   • дефекты, возникшие в результате неправильного или неаккуратного использования, а также в случае форс-мажорных обстоятельств (включая, но не ограничиваясь этим) несчастные случаи, стихийные бедствия, пожары, аварии, попадания насекомых, инородных жидкостей, химических или других веществ, облучения, затопления, вибрации, неправильной вентиляции, воздействия высокой или низкой температуры, колебаний, напряжения, электростатических разрядов, включая неправильное заземление, и иные виды внешнего воздействия и влияния.


4. Производитель (или Продавец) не несет ответственность за любой ущерб или убытки, связанные с использованием устройства или подключаемых к нему устройств, включая экономические и нематериальные потери, утрату прибыли, утрату дохода, потерю данных, простой оборудования и потерянное время пользователя, а также прямые, косвенные, случайные или вытекающие как следствие потери и убытки.
