Программатор SFPTotal E>olution

Артикул: SFPT-E

198 000 руб.
включая доставку по России / Без НДС

Устройство для программирования памяти SFP, DSFP, QSFP, QSFP-DD и OSFP трансиверов, включая 1.25G SFP, 10G SFP+, 25G SFP28, 40G QSFP+, 100G QSFP28, 200G QSFP56, 200G QSFP-DD, 400G QSFP-DD, 50G DSFP, 100G DSFP, 400G OSFP, 800G OSFP, DAC, AOC, SFP RJ45 и пр.

Программатор имеет порты DSFP/SFP и QSFP-DD для подключения double density трансиверов, а также порт OSFP для высокоскоростных трансиверов 400G/800G для сетей искуственного интеллета (AI).

Полностью совместим с программным обеспечением SFPTotal Wizard. Комплект включает плату программатора серии E>olution и кабель USB тип C для подключения к ПК, руководство по эксплуатации.

Модель
E>olution ревизии 1.2 или выше
Совместимость
OSFP, QSFP-DD, QSFP, DSFP, SFP
Подключение
USB тип C
Комплектация
Программатор серии E>olution
Кабель USB тип C
Руководство по эксплуатации
Размеры, мм
107 x 107 x 15
Гарантия
36 месяцев

Уточнить наличие

SFPTotal Evolution




Описание устройства

Программатор SFPTotal E>olution — универсальное устройство для программирования памяти оптических трансиверов форм-факторов DSFP, SFP, SFP+, QSFP+, QSFP-DD, OSFP в том числе SFP RJ45, AOC, DAC, SFP28 и QSFP28, QSFP56, QSFP112, OSFP-IHS, OSFP-RHS.

Устройство поддерживает программирование трансиверов с защитой от записи c использованием пароля в соответствии со спецификациями MSA SFF-8472, SFF-8636, CMIS 4.0, CMIS 5.0, а также поддерживает запись с использованием скриптов, что позволяет программировать модули с аппаратными схемами защиты от записи.

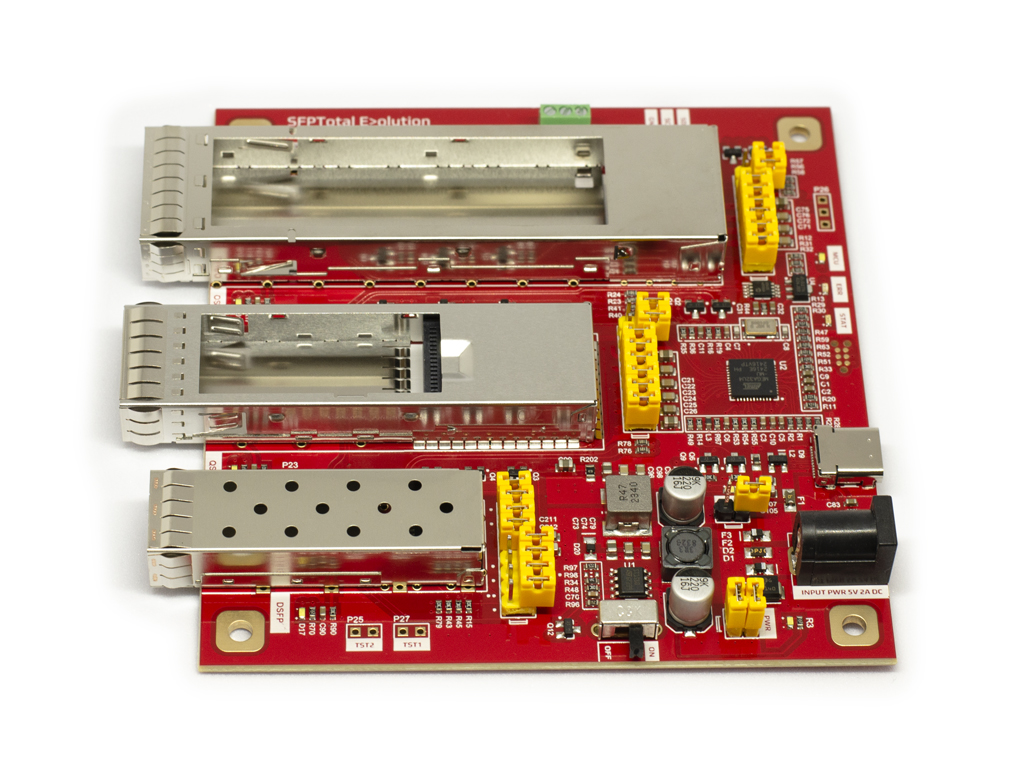

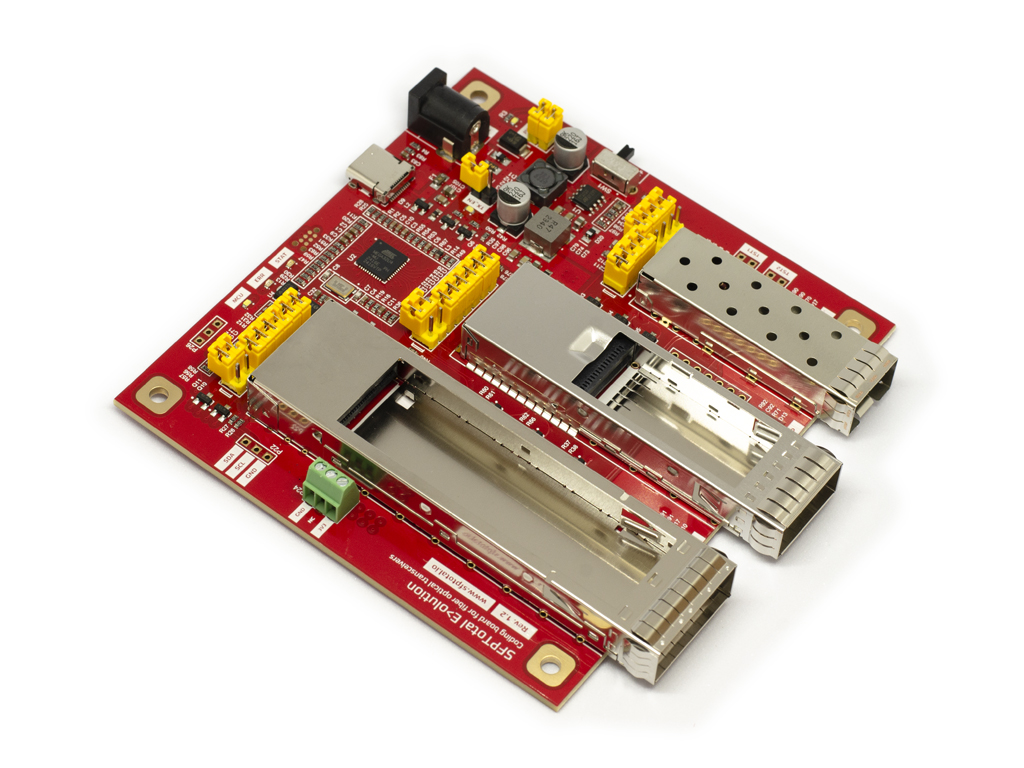

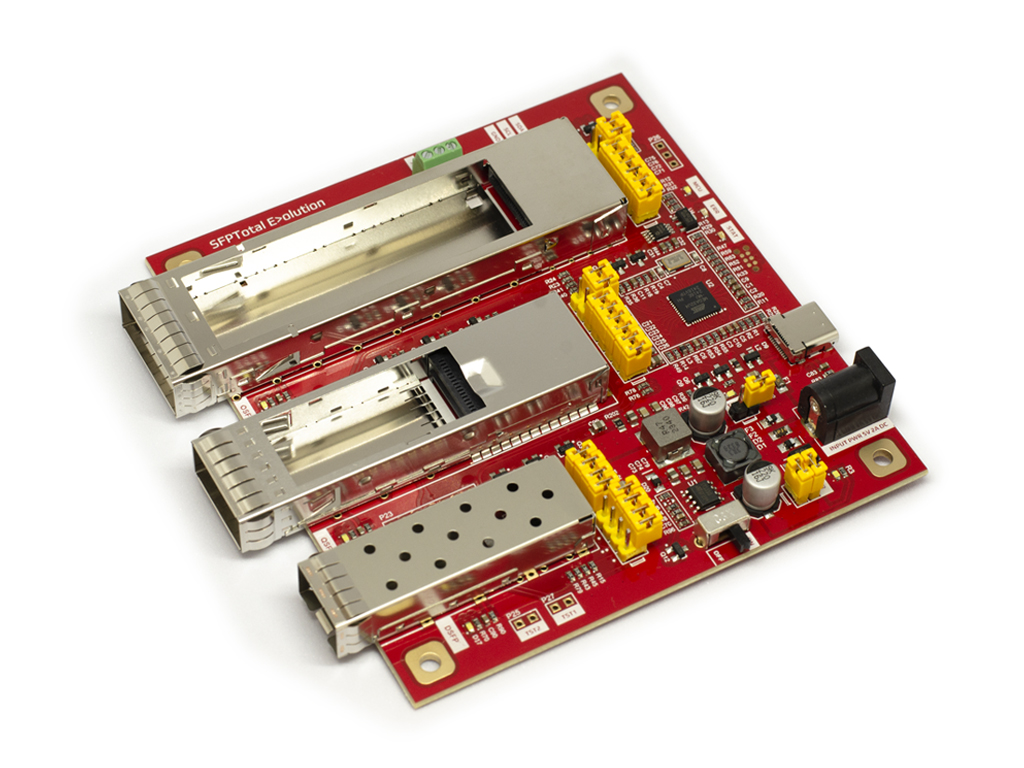

Устройство содержит порты DSFP, QSFP-DD и OSFP с металлическими направляющими для подключения оптических трансиверов, разъем USB для соединения с ПК, светодиодные индикаторы, перемычки управления питанием и состоянием линий, разъем типа «jack» для подключения внешнего источника питания 5V 2A постоянного тока, а также разъем для подключения лабораторного источника питания.

Программатор SFPTotal E>volution подключается к компьютеру через USB порт посредством кабеля USB типа С, через который осуществляется базовое питание и управление устройством. Аппаратная платформа программатора работает на базе микроконтроллера ATMEGA32U4 под управлением проприетарного программного обеспечения SFPTOTAL.

При работе с трансиверами Power Class 4 и выше, а также при использовании функции выключения режима пониженного энергопотребления рекомендуется подключение к программатору внешнего адаптера питания.


Преимущества

В сравнении с альтернативными продуктами программатор SFPTotal E>olution обладает следующими преимуществами:

  • Аппаратная поддержка трансиверов OSFP, QSFP-DD и DSFP/SFP;
  • Позволяет работать с модулями различных форм факторов на одном устройстве c поддержкой скоростей от 1.25G до 800G;
  • Не привязан к модулям одного производителя;
  • Позволяет получить доступ ко всем адресным пространствам трансивера;
  • Позволяет прошивать модули с нестандартной защитой и логикой программирования с использованием сценариев на базе протокола команд SFPTotal;
  • Поддерживает аппаратный подбор паролей;
  • Дружелюбный интерфейс программного обеспечения;
  • Бесплатная техническая поддержка от команды SFPTotal.

Применение

Программатор SFPTotal E>olution применяется для решения следующих задач:

  • Перепрошивка оптических и медных трансиверов;
  • Программирование активных оптических и твинаксиальных кабелей;
  • Обеспечение совместимости модулей с сетевым оборудованием различных производителей;
  • Перепрограммирование памяти защищенных от записи трансиверов;
  • Изменение настроек контроллеров PHY;
  • Ребрендинг OEM трансиверов.

Быстрый старт

Программатор подключается к компьютеру через USB порт c помощью кабеля, который поставляется в комплекте. При первом подключении операционная система обнаружит новое устройство. Перед началом работы с программатором необходимо:

  1. Установить драйвер устройства;
  2. Скачать программное обеспечение SFPTotal Wizard.

Устройство работает через стандартный драйвер виртуального серийного порта, который входит в состав операционных систем Windows 10 или новее.

Работа с программатором осуществляется с помощью программы SFPTotal Wizard, которая предоставляет удобный интерфейс для редактирования, чтения и записи прошивки в память трансивера. Для начала работы с программой не требуется предварительная настройка. Программа SFPTotal Wizard автоматически определит программатор, подключенный к ПК.

После установки драйвера на некоторых версиях ОС Windows требуется обязательная перезагрузка системы для корректной работы драйвера виртуального серийного порта.

Пожалуйста, ознакомьтесь с полной документацией.

Ключ активации

Поставка устройства от производителя осуществляется в неактивированном режиме, в котором действуют ограничения функциональности. В данном режиме присутствует возможность протестировать работоспособность устройства, при этом функция записи в память трансивера будет заблокирована до момента активации устройства.

Для перевода устройства в режим без ограничения функциональности необходимо выполнить его активацию — ввести ключ активации в память устройства.

Покупатели оригинальных устройств могут зарегистрироваться на сайте и выпустить ключ активации через личный кабинет в разделе Мои устройства. При оформлении заказа через сайт серийный номер устройства и ключ активации станут доступны в личном кабинете пользователя автоматически.

Пожалуйста, ознакомьтесь с информацией Активация устройства.


Гарантия и сервис

Для устройства действуют условия стандартной гарантийной политики.

Гарантия на программатор составляет 36 месяцев с момента первой продажи. В течение указанного срока гарантируется бесплатная техническая поддержка и бесплатный ремонт изделия при соблюдении со стороны пользователя условий эксплуатации.

Пожалуйста, ознакомьтесь с полной информацией в разделе Гарантия и сервис.
