Программатор SFPTotal Mini

Описание устройства

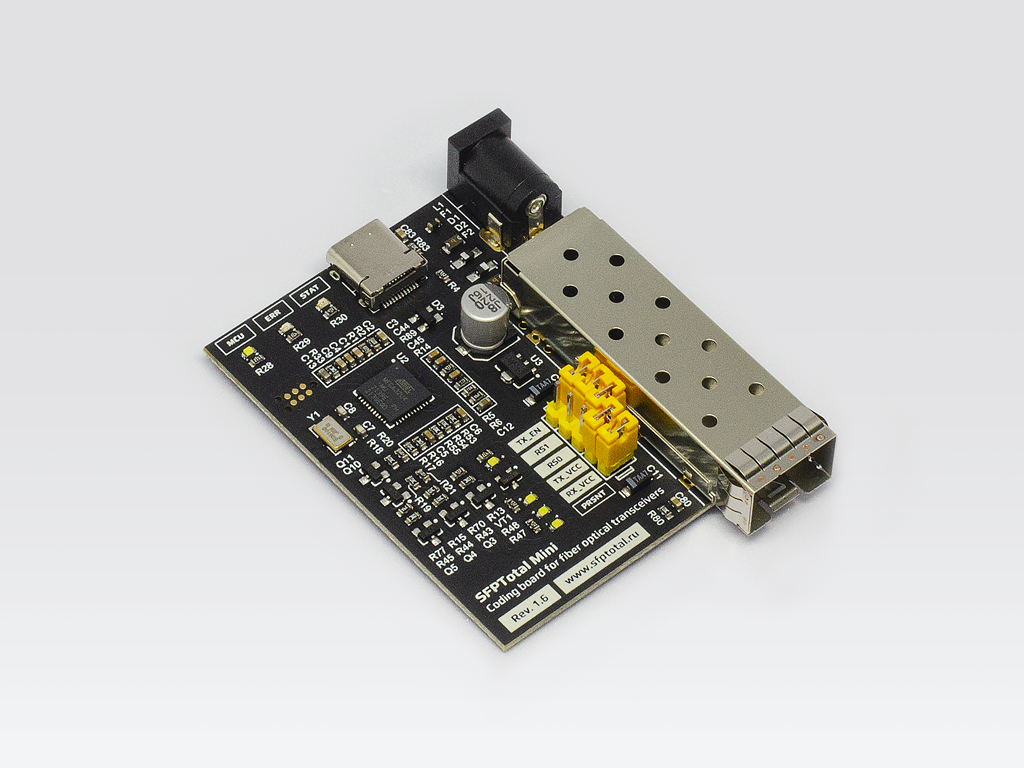

Программатор SFPTotal Mini позволяет перепрограммировать SFP, SFP+ и SFP28 трансиверы и предназначен для решения основных проблем, возникающих в практике интернет-провайдеров, поставщиков сетевого оборудования и системных интеграторов в процессе работы с оптическими трансиверами и коммутационным оборудованием.

Устройство полностью совместимо в соответствии со спецификацией SFF-8074.

SFPTotal Mini подключается к компьютеру через USB интерфейс, через который выполняется управление и питание устройства.

Устройсто имеет порт для подключения внешнего источника питания для обеспечения стабильной работы с мощными трансиверами.

Применение

Программатор SFPTotal Mini применяется для решения следующих задач:

• Перепрошивка SFP и SFP+ оптических и медных трансиверов
• Программирование активных оптических и твинаксиальных кабелей
• Обеспечение совместимости модулей с сетевым оборудованием различных производителей
• Перепрограммирование памяти защищенных от записи трансиверов
• Изменение настроек контроллеров PHY
• Ребрендинг OEM трансиверов

Быстрый старт

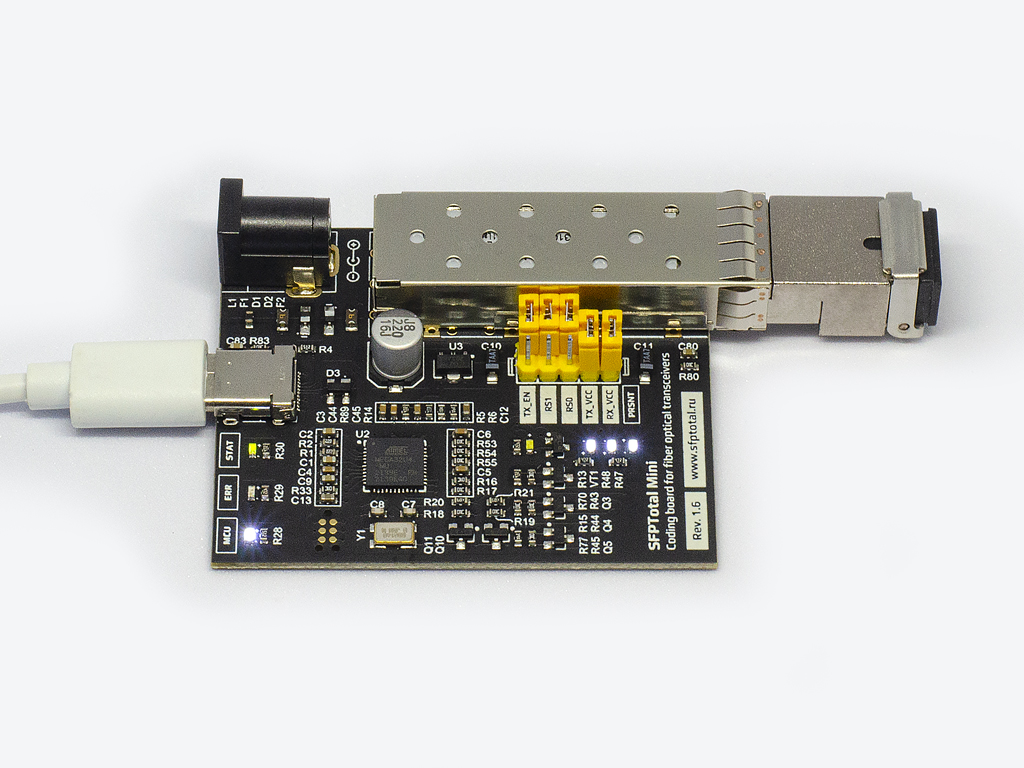

Программатор подключается к компьютеру через USB порт c помощью micro USB кабеля, который поставляется в комплекте. При первом подключении операционная система обнаружит новое устройство. Перед началом работы с программатором необходимо:

1. Установить драйвер устройства
2. Скачать программное обеспечение SFPTotal Wizard

Работа с программатором осуществляется с помощью программы SFPTotal Wizard, которая предоставляет удобный интерфейс для редактирования, чтения и записи прошивки в память трансивера. Для начала работы с программой не требуется предварительная настройка. Программа SFPTotal Wizard автоматически определит программатор, подключенный к ПК.

После установки драйвера на некоторых версиях ОС Windows требуется обязательная перезагрузка системы для корректной работы драйвера виртуального серийного порта.

Программирование трансиверов

Программирование незащищенных трансиверов

На печатной плате трансиверов без защиты от записи обычно установлена микросхема памяти EEPROM, которая может быть перезаписана без ограничений со стороны модуля. В таких трансиверах, как правило, доступна для чтения только страница A0h, а чтение страницы A2h возвращает ошибку. Для записи в такие модули достаточно загрузить необходимую прошивку в окно программы и нажать <Запись>. После выполнения операции записи интерфейс программы должен вернуть ответ WRITE OK в случае, если запись прошла успешно.

Программирование трансиверов с защитой от записи

В соответствии со спецификацией MSA SFF-8472 трансиверы с поддержкой функции DDM могут иметь защиту от записи с использованием пароля длиной 4 байта.

Чаще всего для успешного программирования 1G и 10G трансиверов необходимо осуществить предварительный ввод пароля, перед записью изменений в память модуля. Такие модули работают под управлением специальной микросхемы, которая контролирует возможность записи в отдельную EEPROM или содержит встроенную EEPROM память. Попытка записи в такой модуль без пароля или с неверным паролем будет возвращать ошибку - WRITE FAIL.

Программное обеспечение поддерживает возможность изменения настроек записи и установки значения пароля, для успешного программирования модулей с защитой от записи по паролю.

Вы можете получить полную информацию по известным паролям у Службы поддержки.

Лицензия

Приобретая программатор SFPTotal Mini, вы покупаете конечное устройство с функционалом, поддерживающим операции чтения и записи в память трансивера посредством двухпроводной шины IIC. Доступ к командному интерфейсу устройства осуществляется путем подключения к виртуальному серийному порту. Для работы с устройством вы можете использовать протокол команд SFPTotal или специализированное программное обеспечение.

Программатор полностью совместим с программным обеспечением SFPTotal Wizard, доступ к которому предоставляется бесплатно.

Для работы с устройствами через программное обеспечение лицензионный ключ не требуется и не ограничивает функционал устройств. Лицензия необходима только тем пользователям, которые получают доступ к дополнительным функциям программного обеспечения, разработанным по специальному заказу.

Гарантийные обязательства

Во избежание излишних неудобств мы рекомендуем перед началом эксплуатации устройства внимательно ознакомиться с документацией и разделом о гарантийных обязательствах.

1. Гарантия на программатор составляет один год* с момента первой продажи. В течение указанного срока гарантируется бесплатная техническая поддержка и бесплатный ремонт изделия, при соблюдении со стороны Покупателя условий эксплуатации.


2. Устройство и программное обеспечение, представленное на официальном сайте, поставляются как есть, на условиях Лицензионного соглашения. Производитель оставляет за собой право вносить в устройство или программное обеспечение любые изменения без уведомления покупателя. Если устройство устарело или более не выпускается, замена его на новое устройство не производится.


3. Настоящая гарантия не распространяется на:
   • периодическое обслуживание, ремонт или замену составных частей и аксессуаров;
   • применение неоригинальных адаптеров или других аксессуаров;
   • любые механические повреждения, в том числе износ печатной платы;
   • дефекты, возникшие в результате любой транспортировки устройства;
   • дефекты, возникшие в результате неправильного или неаккуратного использования, а также в случае форс-мажорных обстоятельств (включая, но не ограничиваясь этим) несчастные случаи, стихийные бедствия, пожары, аварии, попадания насекомых, инородных жидкостей, химических или других веществ, облучения, затопления, вибрации, неправильной вентиляции, воздействия высокой или низкой температуры, колебаний, напряжения, электростатических разрядов, включая неправильное заземление, и иные виды внешнего воздействия и влияния.


4. Производитель (или Продавец) не несет ответственность за любой ущерб или убытки, связанные с использованием устройства или подключаемых к нему устройств, включая экономические и нематериальные потери, утрату прибыли, утрату дохода, потерю данных, простой оборудования и потерянное время пользователя, а также прямые, косвенные, случайные или вытекающие как следствие потери и убытки.
