SFPTotal Mini - SFP/SFP+ programmer
SFPTotal Mini
Решение для обеспечения совместимости
оптических трансиверов с коммутационным оборудованием

SFPTotal Mini - SFP/SFP+ programmer

Программатор SFPTotal Mini

Цена:
9 000,00 руб.
Наличие:
на складе
Доставка:
бесплатно по РФ

Характеристики

Тип
Программатор оптических трансиверов
Модель
Mini rev. 1.2
Совместимость
SFP (SFF-8472), SFP+ (SFF-8431)
Подключение к ПК
USB 2.0
Комплектация
Программатор, кабель micro USB
Размеры, мм
50 x 66 x 13
Гарантия
1 год


Программатор SFPTotal Mini предназначен для программирования оптических и Ethernet трансиверов формата SFP и SFP+. Поддерживает перепрограммирование трансиверов с DDM, а также поддерживает специальные инструкции для программирования трансиверов с защитой от записи.

Программатор подключается к ПК через USB порт c помощью Micro USB кабеля, который поставляется в комплекте. При первом подключении операционная система обнаружит новое устройство. Для начала работы с программатором необходимо установить драйвер устройства и программное обеспечение SFPTotal Wizard. Управление программатором производится через виртуальный COM порт.

Работа с программатором осуществляется с помощью программы SFPTotal Wizard, которая предоставляет интерфейс для чтения и записи памяти трансивера. Для начала работы с программой не требуется предварительная настройка. SFPTotal Wizard автоматически определит программатор, подключенный к ПК.

Программатор позволяет перепрошить SFP и SFP+ трансиверы, чтобы обеспечить совместимость с коммутаторами популярных торговых марок: CISCO, Juniper, Extreme, HP, Brocade и др., а также способен успешно перепрограммировать трансиверы большинства китайских OEM производителей, таких как XGIGA, EOPTOLINK, Gigalight, 10Gtek, FTTX, Fiberstore, ACEplus, OTEK, OUSENT, Agilestar и многие другие.

Программатор разработан в соответствии со спецификациями SFF Committee, а следовательно, с соблюдением всех требований к совместимости с данным типом трансиверов.

Полная документация доступна по ссылке.



— При разработке SFPTotal Mini, прежде всего, мы опирались на свой собственный опыт решения проблем с трансиверами и опыт наших клиентов. Чтобы сделать программатор доступным по цене был оставлен только SFP порт - для работы с модулями самого популярного формата. Мы постарались создать качественный программатор, который смог бы стать повседневным инструментом для работы с SFP и SFP+ трансиверами. Сегодня наш программатор успешно применяется инженерами в Великобритании, Германии, Китае и США, а теперь доступен и в России.

SFPTotal Team

Зачем нужно перепрограммировать трансиверы?


Обеспечить совместимость между оборудованием разных производителей - это главная цель, ради которой необходимо перепрограммировать трансиверы.

Ключевая особенность состоит в том, что в памяти трансивера содержатся параметры, которые отвечают за режимы работы трансивера, а также могут определять его совместимость с коммутационным оборудованием того или иного производителя. Прошивка трансивера по сути представляет собой последовательность этих параметров.

Возможные значения основных параметров строго определены стандартами для данного класса модулей, что позволяет конфигурировать трансивер, изменяя содержимое прошивки, так, как это необходимо. Другие же параметры строго не определены и используются отдельными производителями коммутационного оборудования для проверки на совместимость.

В данном случае проблема совместимости может быть решена загрузкой в память трансивера прошивки совместимой с коммутатором.

В то же время, на рынке оптических трансиверов присутствуют модули, которые не могут быть перепрограммированы обычным способом, поскольку имеют защиту от записи или не поддерживают стандартный протокол. Это создает проблемы: такие модули невозможно перезаписать обычным программатором, для этого нужен заводской программатор от производителя модулей.


С помощью программатора SFPTotal Mini вы сможете прочитать, гибко сконфигурировать и перезаписать память SFP/SFP+ трансиверов, а также задать собственный алгоритм программирования для трансиверов с защитой от записи.

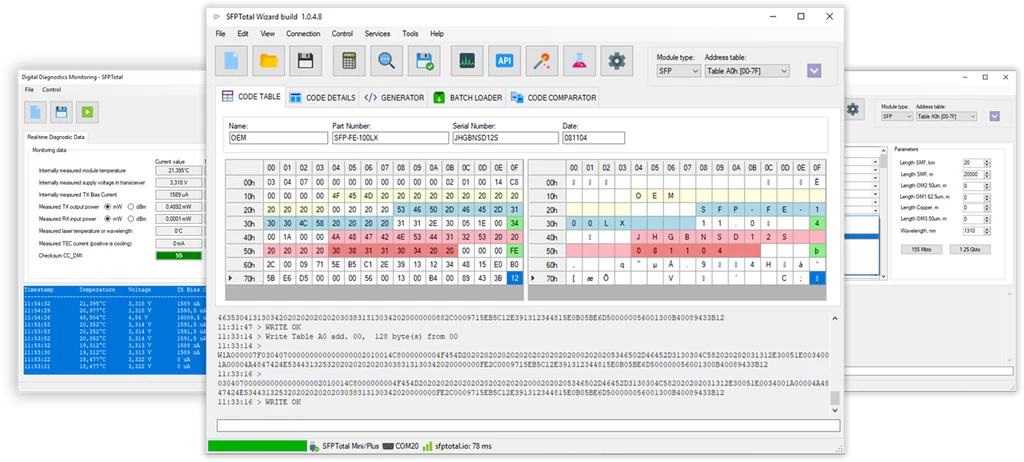

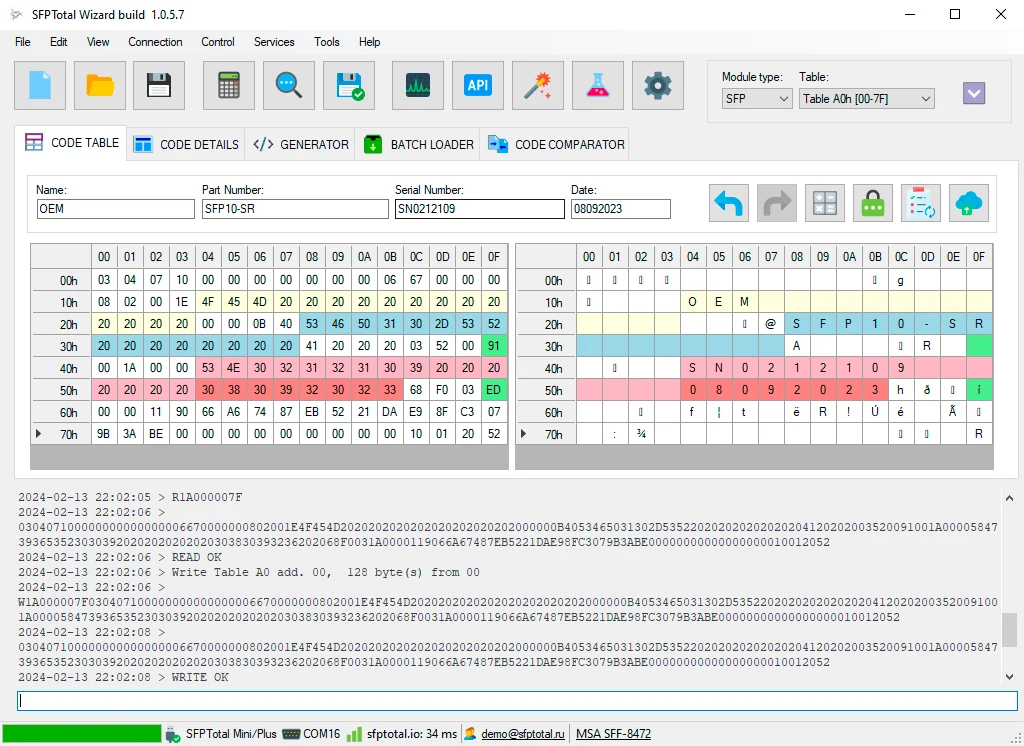

Программное обеспечение



Программатор SFPTotal Mini совместим с программным обеспечением SFPTotal Wizard, которое предоставляет удобный интерфейс для работы с памятью SFP/SFP+ трансиверов.



Основные возможности:

  • Чтение и запись прошивок в память трансивера
  • Автоматическая проверка контрольной суммы прошивки
  • Импорт прошивки из файла и сохранение в файл
  • Поддержка всего адресного пространства трансиверов
  • Детализация параметров прошивки в соответствии с MSA
  • Изменение параметров трансивера через config-bit
  • Пакетная загрузка прошивок в память трансиверов
  • Программирование трансиверов с защитой от записи
  • Подбор паролей для трансиверов с защитой от записи


Программное обеспечение доступно бесплатно. Вы можете использовать SFPTotal Wizard для редактирования файлов прошивок без подключения к программатору.

Безопасность программного обеспечения проверена VirusTotal.

Драйверы и руководство пользователя

Драйвер SFPTotal Mini для Windows XP/Seven

SFPTotal Wiki

Как сделать заказ?



Чтобы приобрести программатор, пожалуйста, воспользуйтесь формой онлайн-заказа или свяжитесь с нами через форму обратной связи. Вы сможете оплатить заказ он-лайн платежными картами Visa и Mastercard, Webmoney, Яндекс.Деньгами и другими способами.

Юридические лица, индивидуальные предприниматели и физические лица могут оплатить заказ по безналичному расчету, мы выставим вам счет на оплату.

Стоимость программатора SFPTotal Mini составлят 9 000 рублей.


Обращаем внимание, что при оплате заказа он-лайн через платежную систему Яндекс.Касса взимается дополнительная комиссия на обеспечение операций по мерчанту в размере до 6% в зависимости от способа оплаты.

Доставка



Бесплатная доставка осуществляется службой EMS Почта России по всей территории РФ. Доставка другими транспортными компаниями (ТК) осуществляется только за счет Получателя на условиях предварительной оплаты, возможность доставки в ваш регион уточняйте предварительно.

Отправка заказа производится в течение 2 рабочих дней с момента поступления оплаты.
После отправки заказа мы предоставим вам трекинг-код для отслеживания перемещения посылки.

Ориентировочные сроки доставки:
  • Москва - 4-6 дней
  • Санкт-Петербург - 6-10 дней
  • Ростов-на-Дону - 6-8 дней
  • Новосибирск - 6-8 дней
  • Екатеринбург - 6-8 дней
  • Омск - 6-8 дней
  • Красноярск - 7-10 дней

Ориентировочные сроки доставки указаны по результатам отслеживания реальных отправлений нашим клиентам. Фактический срок доставки может отличаться.

Возможность доставки заказа службой EMS за пределы России уточняйте у Cлужбы поддержки.



Контакты



Чтобы задать вопрос или оформить заказ, свяжитесь с нами по контактным данным или с помощью формы обратной связи.

+7 (978) 096-64-94

support@sfptotal.ru


Форма обратной связи

Частые вопросы и ответы



Для чего используется программатор SFPTotal Mini?

Программатор используется для решения широкого спектра задач, например: обеспечение совместимости неоригинальных трансиверов с коммутаторами популярных торговых марок, прошивка китайских OEM трансиверов, диагностика и тестирование модулей, исправление ошибок в прошивках, программирование трансиверов с защитой от записи, конфигурирование режимов работы и т.д.


С какими трансиверами совместим SFPTotal Mini?

Программатор совместим с оптическими и медными трансиверами форматов SFP и SFP+, которые изготовлены в соответствии со стандартами MSA, а значит практически со всеми трансиверами, представленными на рынке.


Почему трансивер работает в одном коммутаторе и не работает в другом?

Скорее всего, прошивка модуля не совместима с коммутатором. Некоторые модели коммутаторов используют проверку сигнатуры прошивки при инициализации трансивера. Для решения этой проблемы необходимо загрузить совместимую с данным коммутатором прошивку в память вашего трансивера.


Не работает Digital Diagnostics Monitoring. Что делать?

Если производителем трансивера заявлен DDM (Digital Diagnostics Monitoring), но коммутатор не отображает эту информацию, скорее всего ваш коммутатор не может расшифровать данные от трансивера или не знает, что в трансивере есть поддержка данной опции. Вам необходимо загрузить в память трансивера прошивку, в конфигурации которой объявлен DDM. Используйте возможности SFPTotal Wizard, чтобы сконфигурировать прошивку и загрузить её в память трансивера.

Также данная проблема встречается в некоторых брендовых коммутаторах, в которых имеется проверка сигнатуры прошивки. В этом случае необходимо загрузить в трансивер совместимую прошивку для данного коммутатора.


Не могу прошить трансивер. Что делать?

Если вам не удалось перепрограммировать трансивер, возможно, что данный трансивер защищен паролем или не поддерживает стандартный протокол записи. В этом случае вам необходимо воспользоваться возможностями SFPTotal Mini для программирования с обходом механизмов защиты от записи.


Как прошить трансивер с защитой от записи?

Программатор поддерживает специальные инструкции, которые позволяют обойти механизмы программной защиты от записи. В интерфейсе программного обеспечения SFPTotal Wizard вы можете использовать скрипты (набор команд), которые позволят осуществить запись в трансиверы с обходом защиты.

Наши специалисты проконсультируют Вас по вопросам использования данной возможности.


Какие трансиверы не могут быть перепрограммированы SFPTotal Mini?

В исключительно редких случаях программатор не может перепрограммировать трансиверы, если таковые имеют аппаратную защиту от записи. В этом случае никакими способами не может быть осуществлена запись, кроме как вмешательством в аппаратную часть трансивера.


У меня есть другой программатор. Не могу прочитать (записать) память трансивера. Почему и что делать?

Если вы используете другой программатор, то важно убедиться, что он действительно поддерживает необходимый протокол, а также напряжение и планы питания соответствуют необходимым для данного типа трансивера. Многие трансиверы не программируются именно по причине того, что со стороны программатора не соблюдены предписанные стандартами требования.

Поэтому рекомендуем воспользоваться SFPTotal Mini.


У меня есть программатор от производителя трансиверов. Вы можете реализовать его функционал в SFPTotal Mini?

Наша команда уже долгое время занимается изучением вопросов совместимости. Мы успели поработать с большим количеством программаторов от производителей трансиверов и исследовали механизмы защиты. Вполне возможно, что функционал вашего программатора уже поддерживается SFPTotal Mini. Но мы будем рады изучить ваш программатор в том числе.

Свяжитесь с нами, чтобы получить информацию по данному вопросу.
