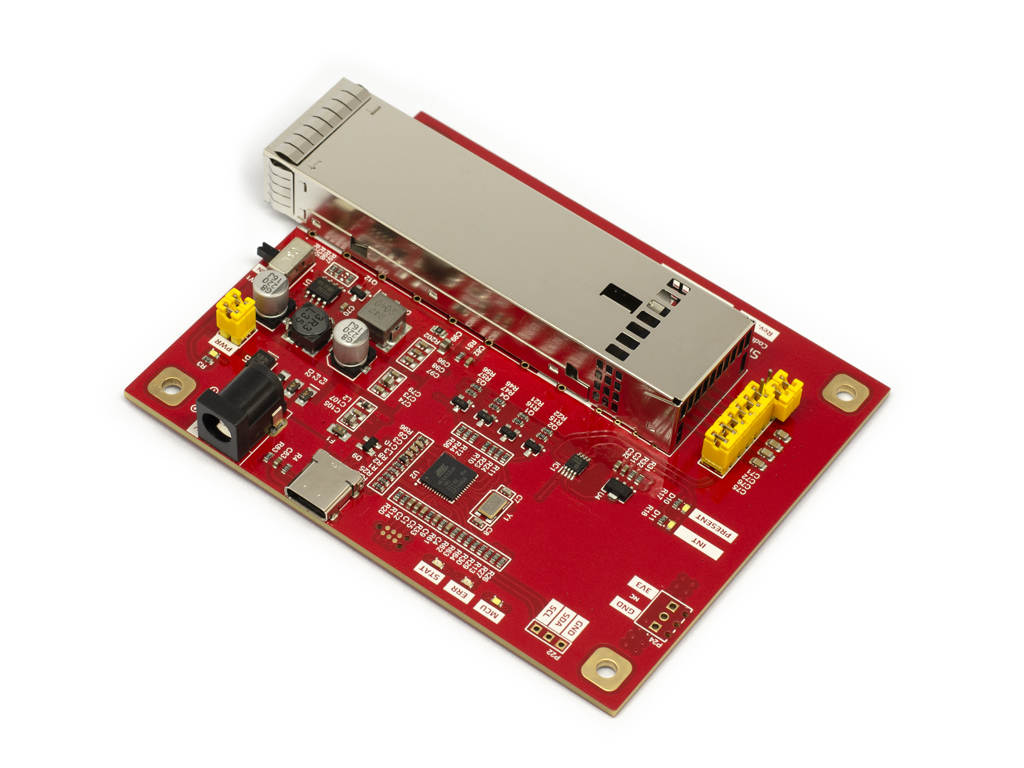

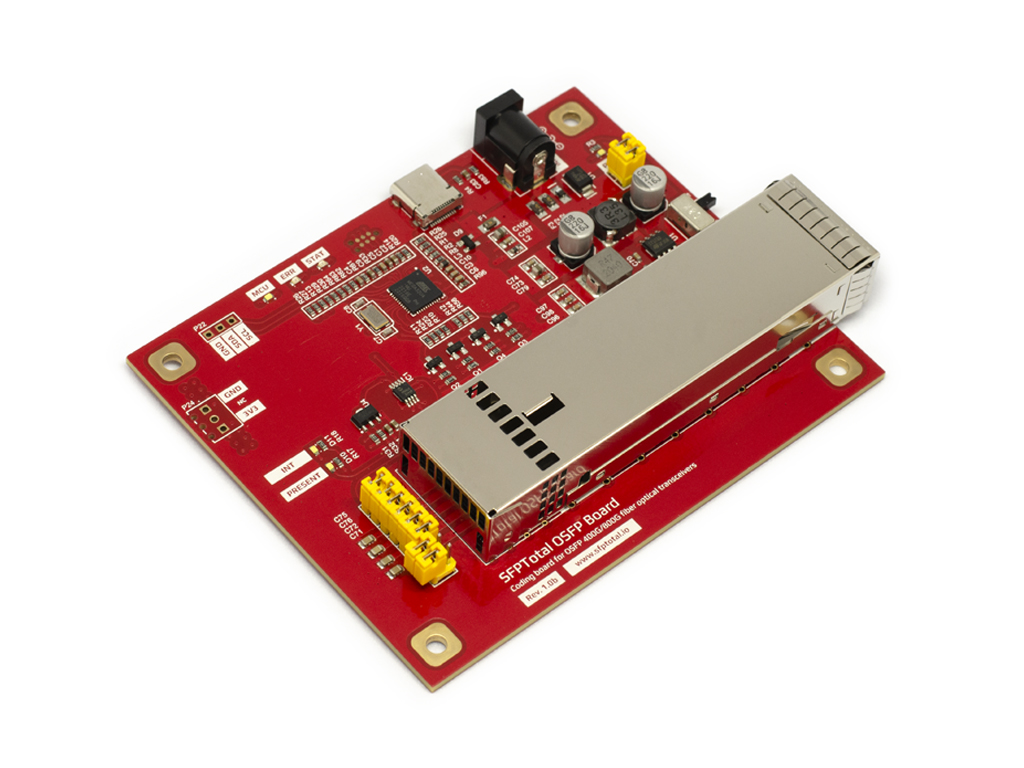

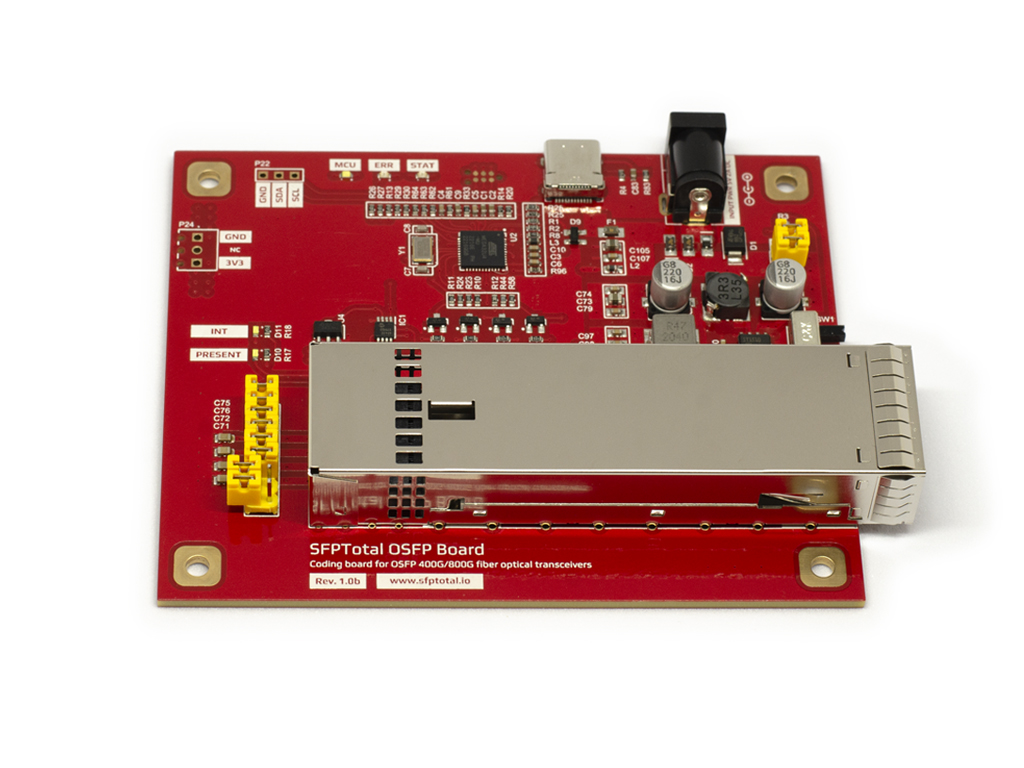

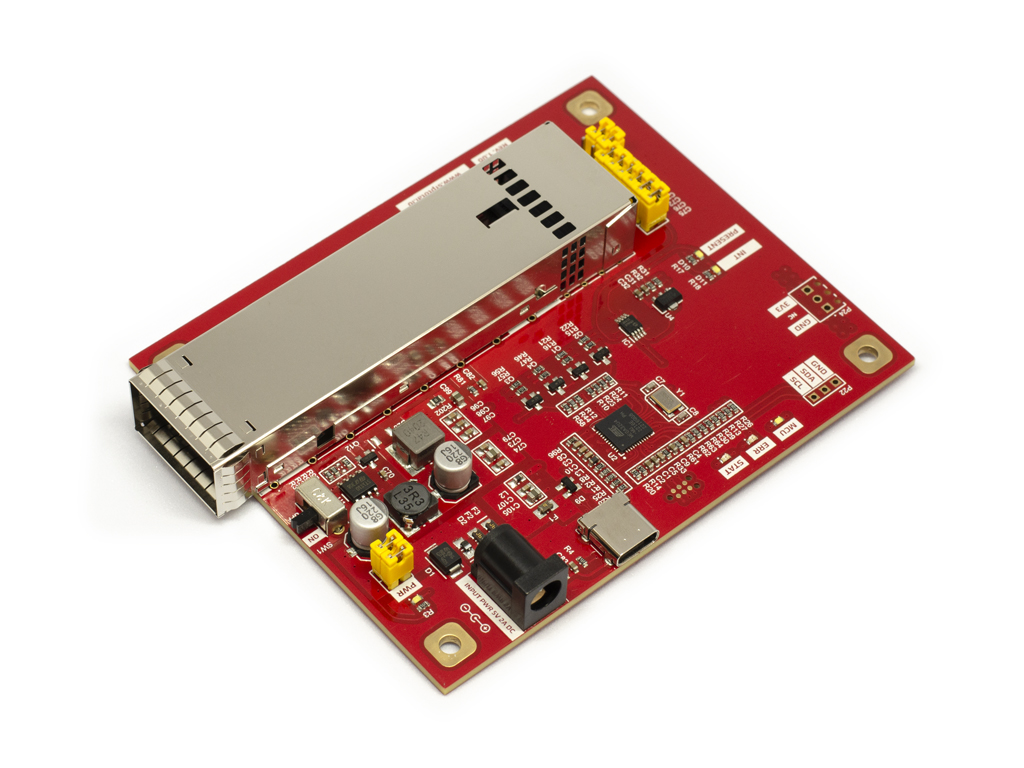

Программатор SFPTotal OSFP Board

Описание устройства

Программатор SFPTotal OSFP Board позволяет перепрограммировать OSFP-RHS и OSFP-IHS трансиверы, AOC и DAC кабели.

Аппаратная платформа программатора основана на базе SFPTotal Mini с модификацией OSFP порта для поддержки подключения трансиверов форм-фактора OSFP. Для поддержки OSFP включены дополнительные схемы управления питанием, а так же элементы управления портами ввода/вывода.

Прокотол команд SFPTotal позволяет получать доступ к дополнительным адресным пространствам трансивера с различной структурой и организацией памяти.

SFPTotal OSFP Board подключается к компьютеру посредством USB интерфейса, через который выполняется управление и питание устройства. Для работы с трансиверами высокой мощности предусмотрен порт для подключения внешнего источника питания.

Преимущества

В сравнении с альтернативными продуктами программатор SFPTotal OSFP Board обладает следующими преимуществами:

• Аппаратная поддержка трансиверов OSFP-RHS и OSFP-IHS
• Позволяет работать с модулями различных форм факторов на одном устройстве
• Не привязан к модулям одного производителя
• Позволяет получить доступ ко всем адресным пространствам трансивера
• Позволяет перепрошить модули с нестандартной логикой программирования
• Поддерживает аппаратный подбор паролей
• Дружелюбный интерфейс программного обеспечения
• Бесплатная техническая поддержка от команды SFPTotal.

Применение

Программатор SFPTotal OSFP Board применяется для решения следующих задач:

• Перепрошивка оптических и медных трансиверов
• Программирование активных оптических и твинаксиальных кабелей
• Обеспечение совместимости модулей с сетевым оборудованием различных производителей
• Перепрограммирование памяти защищенных от записи трансиверов
• Изменение настроек контроллеров PHY
• Ребрендинг OEM трансиверов

Быстрый старт

Программатор подключается к компьютеру через USB порт c помощью кабеля, который поставляется в комплекте. При первом подключении операционная система обнаружит новое устройство. Перед началом работы с программатором необходимо:

1. Установить драйвер устройства;
2. Скачать программное обеспечение SFPTotal Wizard.

Устройство работает через стандартный драйвер виртуального серийного порта, который входит в состав операционных систем Windows 10 или новее.

Работа с программатором осуществляется с помощью программы SFPTotal Wizard, которая предоставляет удобный интерфейс для редактирования, чтения и записи прошивки в память трансивера. Для начала работы с программой не требуется предварительная настройка. Программа SFPTotal Wizard автоматически определит программатор, подключенный к ПК.

После установки драйвера на некоторых версиях ОС Windows требуется обязательная перезагрузка системы для корректной работы драйвера виртуального серийного порта.

Ключ активации

Поставка устройства от производителя осуществляется в неактивированном режиме, в котором действуют ограничения функциональности. В данном режиме присутствует возможность протестировать работоспособность устройства, при этом функция записи в память трансивера будет заблокирована до момента активации устройства.

Для перевода устройства в режим без ограничения функциональности необходимо выполнить его активацию — ввести ключ активации в память устройства.

Покупатели оригинальных устройств могут зарегистрироваться на сайте и выпустить ключ активации через личный кабинет в разделе Мои устройства. При оформлении заказа через сайт серийный номер устройства и ключ активации станут доступны в личном кабинете пользователя автоматически.

Пожалуйста, ознакомьтесь с информацией Активация устройства.

Гарантия и сервис

Для устройства действуют условия стандартной гарантийной политики.

Гарантия на программатор составляет 36 месяцев с момента первой продажи. В течение указанного срока гарантируется бесплатная техническая поддержка и бесплатный ремонт изделия при соблюдении со стороны пользователя условий эксплуатации.

Пожалуйста, ознакомьтесь с полной информацией в разделе Гарантия и сервис.
