Что такое OSFP: скорости, IHS/RHS и отличия от QSFP-DD

OSFP (Octal Small Form Factor Pluggable) — форм-фактор подключаемых трансиверов и кабельных сборок для высокоскоростных соединений. Его применяют в сетях центров обработки данных, вычислительных кластеров и систем искусственного интеллекта. Спецификация задаёт механические, электрические и тепловые требования к модулю, разъёму и направляющей порта; интерфейс управления описан отдельно в CMIS.

Обозначение OSFP не определяет единственную скорость, дальность или тип оптического соединения. При выборе нужно отдельно проверить исполнение корпуса, электрический интерфейс, оптический стандарт, питание и поддержку со стороны оборудования.

OSFP 400G и OSFP 800G: что означает скорость

Архитектура OSFP предусматривает восемь высокоскоростных электрических каналов передачи и восемь приёма между модулем и оборудованием. В обозначениях 400G и 800G речь идёт о классе пропускной способности. Примеры организации интерфейса — 8 × 50G для 400G и 8 × 100G для 800G. Это укрупнённые обозначения скоростей; фактический режим определяют спецификации интерфейса и самого изделия.

Не каждый модуль использует все восемь каналов одинаковым способом. Например, в документации NVIDIA описаны 400G OSFP с четырьмя каналами по 100G и twin-port OSFP с двумя соединениями по 400G. Поэтому маркировку «800G» нельзя автоматически понимать как один произвольно делимый порт: режимы разделения, или breakout, должны поддерживать модуль и оборудование.

Число электрических каналов не равно числу оптических разъёмов, волокон или длин волн. Оптический интерфейс выбирают по полному обозначению модуля, а не только по OSFP и скорости. Форм-фактор также встречается у DAC и AOC: это медные и активные оптические кабельные сборки с собственными требованиями к обоим концам соединения.

Семейство развивается: OSFP MSA описывает также OSFP1600 для класса 1,6 Тбит/с. Это не превращает старый порт или программатор для 400G/800G в устройство с подтверждённой поддержкой OSFP1600.

Источники: OSFP MSA: назначение и варианты форм-фактора; NVIDIA: примеры каналов и twin-port OSFP.

Чем OSFP отличается от QSFP-DD

OSFP и QSFP-DD решают близкие задачи, однако это разные системы модулей, разъёмов и направляющих. Совпадение скорости и интерфейса управления не делает их механически взаимозаменяемыми.

Адаптер применяют только в конфигурации, которую явно допускает изготовитель оборудования. Он не обеспечивает автоматически преобразование скорости, оптики или всех функций управления. Возможность физически подключить прежний QSFP через подходящий адаптер не означает поддержку произвольного QSFP-DD в любом OSFP-порту.

Механику OSFP описывает OSFP Module Specification, Rev. 5.22. Примеры установки модулей и условий совместимости приведены в официальном FAQ Arista по OSFP и QSFP-DD; выводы для конкретных платформ нельзя переносить на любое оборудование. Различия документов управления разобраны в справке о MSA, SFF и CMIS.

OSFP-IHS и OSFP-RHS: радиатор и направляющая

IHS — Integrated Heat Sink: радиатор встроен в конструкцию модуля. Внешний вид верхней части бывает разным; наличие закрытой крышки не означает, что перед вами RHS.

RHS — Riding Heat Sink: модуль работает с отдельным радиатором со стороны порта оборудования. У OSFP-RHS отличается механика корпуса и положения упоров, а также требуется соответствующая направляющая. Это не просто замена названия у такого же модуля.

OSFP MSA Rev. 5.22 описывает RHS в разделе 12. Электрический интерфейс и управление могут совпадать с соответствующим OSFP, но тепловое исполнение и механика должны соответствовать порту. Нельзя вставлять модуль с усилием, считать все «плоские» крышки одинаковыми или обещать взаимозаменяемость IHS/RHS только по скорости.

Для программаторов SFPTotal OSFP Board и Evolution руководства предусматривают подходящую направляющую для RHS. Стандартная IHS-направляющая содержит ограничители; перед подключением проверьте исполнение и комплектацию по инструкции OSFP Board или инструкции Evolution. Работа без направляющей не рекомендуется. Возможность её замены на программаторе не означает, что такой же порядок допустим в коммутаторе.

OSFP и OSFP-XD — разные форм-факторы

OSFP-XD — отдельное семейство с шестнадцатью высокоскоростными электрическими каналами. OSFP и OSFP-XD различаются механически и электрически; непосредственная установка одного в порт другого не предусмотрена. Название OSFP1600 также нельзя подменять названием OSFP-XD: скорость сама по себе не определяет форм-фактор. Для OSFP-XD опубликована отдельная спецификация MSA.

Память OSFP, CMIS и диагностика

CMIS — Common Management Interface Specification — описывает интерфейс управления, идентификационные данные, состояния, возможности и диагностику модуля. Это отдельный уровень по отношению к высокоскоростному тракту передачи данных. Чтение памяти не проверяет оптический линк и качество передачи.

При работе с памятью сначала определяют заявленную редакцию CMIS и доступные возможности. Нельзя переносить адреса A0h/A2h из инструкции SFP на все страницы OSFP или предполагать наличие одинаковых банков, страниц и записываемых областей у каждого изделия. Часть данных доступна только для чтения, текущие значения могут изменяться во время работы, а запись может быть защищена.

В каталоге OIF на дату проверки 24.10.2026 опубликован CMIS 5.4; это не означает, что любой существующий OSFP или версия SFPTotal Wizard реализует все возможности этой редакции. Используйте заявленную редакцию модуля, документацию платы и поддерживаемые функции ПО. Первичный источник — каталог OIF, раздел Management Interface Specifications. Пояснения к структуре данных — в материале о памяти EEPROM трансиверов.

Как проверить совместимость OSFP перед подключением

1. Уточните изделие: производитель, Part Number, ревизия и паспорт. Полное обозначение полезнее одного слова OSFP или «800G».
2. Проверьте порт: OSFP либо другое семейство, исполнение IHS/RHS, допустимая механика и охлаждение. Сверьте список поддерживаемых модулей и версию ПО оборудования.
3. Согласуйте электрический режим: число задействованных каналов, скорость, FEC и возможность разделения портов на обоих концах.
4. Согласуйте среду передачи: оптический стандарт, разъём, тип волокна и допустимую дальность; для DAC/AOC — артикул кабеля, длину и тип каждого конца.
5. Проверьте питание и температуру: класс потребления конкретного модуля, возможности порта и условия охлаждения. Общая характеристика форм-фактора не является допустимой мощностью любого устройства.
6. Для работы с памятью выясните редакцию CMIS, доступные операции и ограничения записи. Сохраните исходные данные до изменений, после записи выполните повторное чтение; затем отдельно проверьте соединение в целевом оборудовании.

Например, пара «OSFP 400G на одном конце, QSFP-DD 400G на другом» может образовать соединение при совместимых оптических интерфейсах и поддержке оборудования. При этом сами модули устанавливаются каждый в свой порт. Одинаковая цифра 400G без остальных проверок не подтверждает работу пары.

Когда нужен программатор OSFP

Программатор используют для чтения идентификации и поддерживаемых областей памяти, диагностики через интерфейс управления и разрешённых изменений кода. Он не заменяет коммутатор, оптический измеритель или тестер ошибок линии. Успешная запись не меняет физический форм-фактор, скорость электроники, лазер или требования к охлаждению.

• SFPTotal OSFP Board — выделенное рабочее место для OSFP 400G/800G. Перед использованием проверьте ревизию платы, направляющую IHS/RHS и операции с конкретным модулем по руководству.
• SFPTotal Evolution — вариант для смешанного парка OSFP, QSFP-DD и DSFP/SFP. Это выбор набора портов; поддержка любого модуля только по наличию разъёма не обещается. Подробности — в руководстве Evolution.

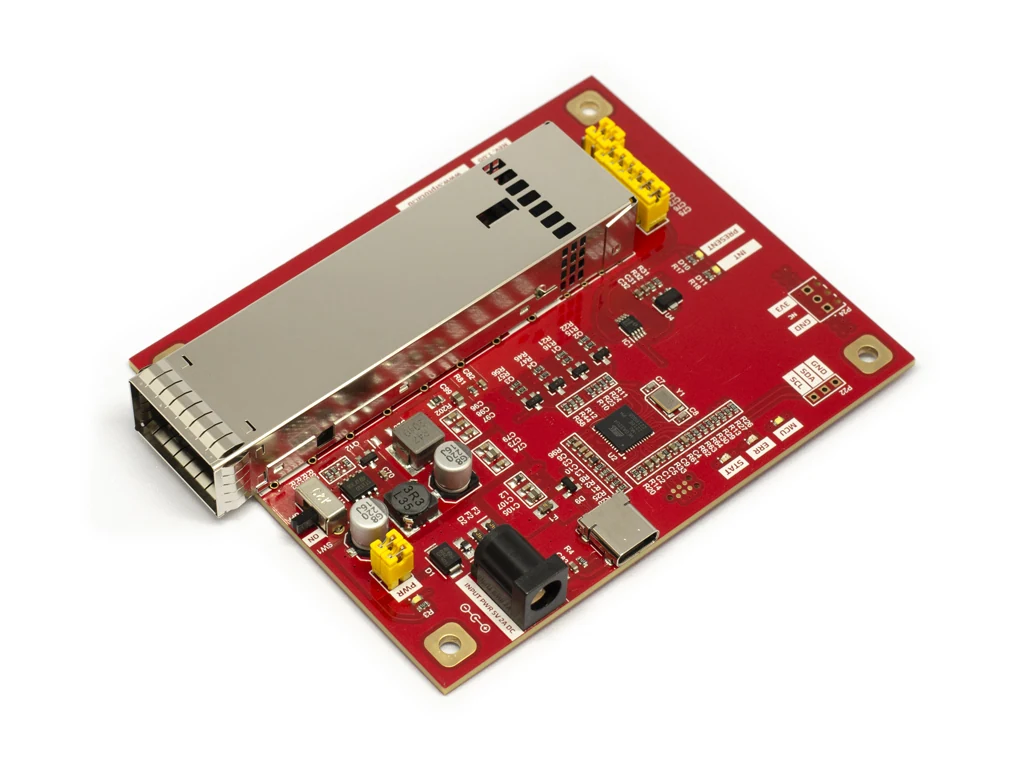

На фото — плата программатора OSFP Board с пустым портом, а не сам оптический трансивер. Для мощных OSFP требуется внешнее питание по инструкции платы; USB-порт компьютера может не обеспечить нужную мощность. Параметры источника и полярность проверяйте по руководству. Не переносите предельные параметры новой редакции OSFP MSA на программатор без подтверждения изготовителя.

Частые вопросы об OSFP

Можно ли вставить QSFP-DD в OSFP или наоборот?

Напрямую — нет: механика портов различается. Для адаптера нужна явно поддерживаемая конфигурация. Возможность работы линии между разными форм-факторами проверяется отдельно по электрическим и оптическим условиям.

Любой OSFP поддерживает и 400G, и 800G?

Нет. Проверяйте паспорт модуля, режимы каналов и оборудование. Общий форм-фактор не гарантирует переключение скорости или совместимость twin-port и single-port реализаций.

Достаточно ли переписать EEPROM, чтобы получить совместимый модуль?

Нет. Идентификация — только одна часть совместимости. Она не заменяет поддержку аппаратного интерфейса, оптики, питания, охлаждения и функций управления со стороны оборудования.
